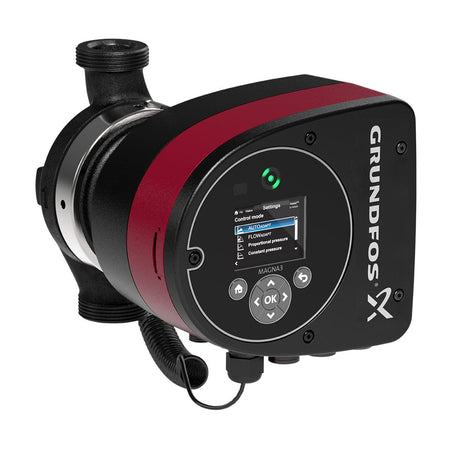

Grundfos Magna3 Sirkulasjonspumpe

Grundfos MAGNA3 er en turtallsregulert sirkulasjonspumpe med pumpehus i støpejern for varmeanlegg, kjøleanlegg og klimaanlegg. Pumpen har innebygd sensor for differansetrykk og temperatur, så den kan styre etter trykk, temperatur eller gjennomstrømning og vise varmeenergien i anlegget. Innstillingene gjøres på en TFT-skjerm på pumpen eller med Grundfos GO-appen via Bluetooth.

Fra fabrikken går pumpen i AUTOADAPT, som Grundfos anbefaler for de fleste varmeanlegg. Pumpen kan også brukes i bergvarmeanlegg og solvarmeanlegg, og den tåler vann med opptil 50 % glykol. Til varmtvannssirkulasjon i boliger anbefaler Grundfos pumper i rustfritt stål, og denne pumpen har pumpehus i støpejern.

Styring og overvåking

• Reguleringsformer: AUTOADAPT, FLOWADAPT, proporsjonaltrykk, konstanttrykk, konstant temperatur, differansetemperatur, konstant gjennomstrømning og konstantkurve
• Driftsformer: normal, stopp, min.-kurve og maks.-kurve
• FLOWLIMIT: setter en øvre grense for gjennomstrømningen
• Innganger og utganger: tre digitale innganger, én analog inngang og to reléutganger
• Kommunikasjon: Bluetooth til Grundfos GO, trådløs kobling mellom pumper og feltbuss med CIM-modul, som selges separat

Gjengede modeller, 180 mm

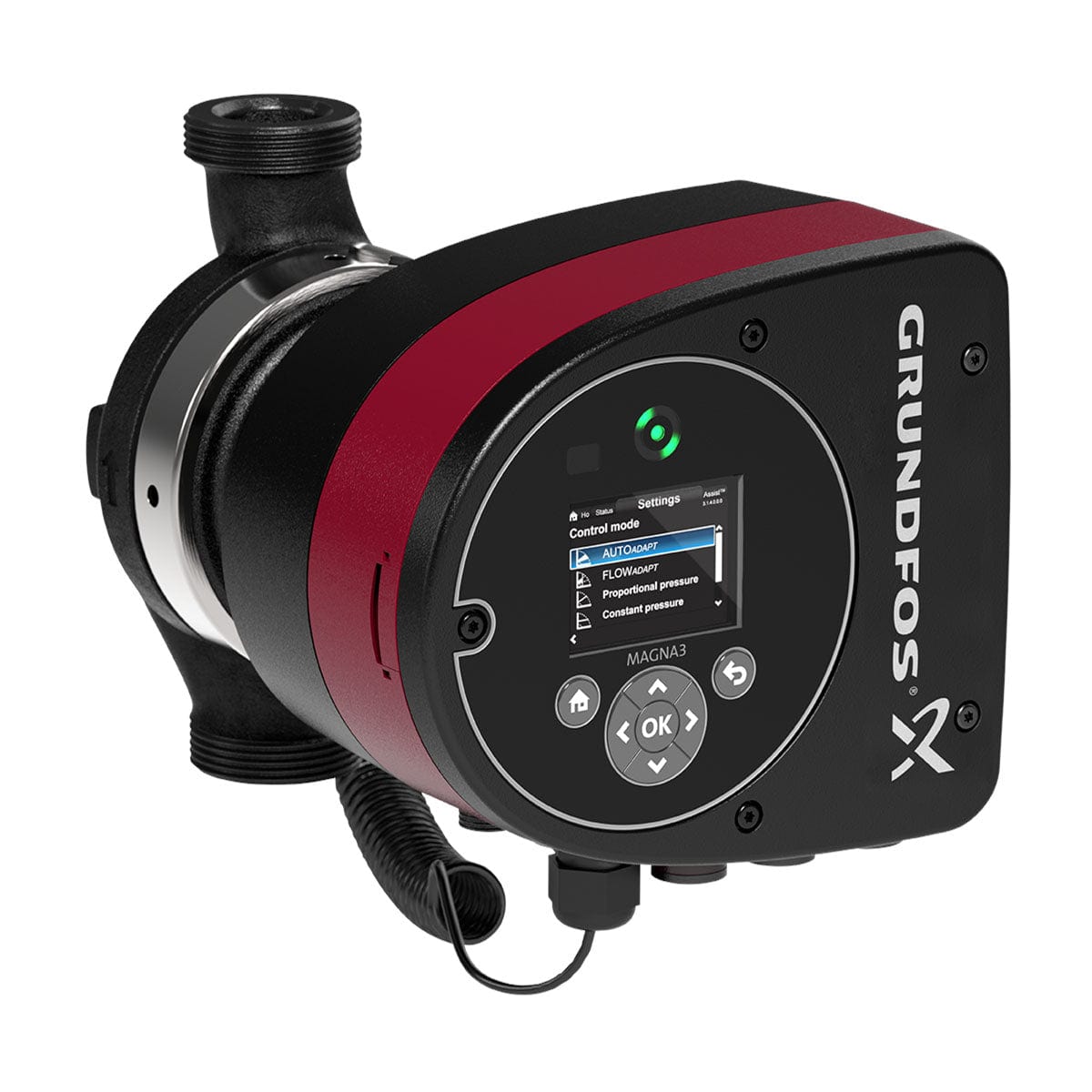

• 25-40, 25-60, 25-80, 25-100 og 25-120: tilkobling G 1 1/2, maks. løftehøyde 4, 6, 8, 10 og 12 m
• Effekt 25-modellene: fra 9 W til maks. 50, 84, 116, 153 og 185 W
• 32-40, 32-60, 32-80 og 32-100: tilkobling G 2, maks. løftehøyde 4, 6, 8 og 10 m
• Effekt 32-modellene: fra 9 W til maks. 68, 103, 136 og 171 W

Flensede modeller, PN 6/10

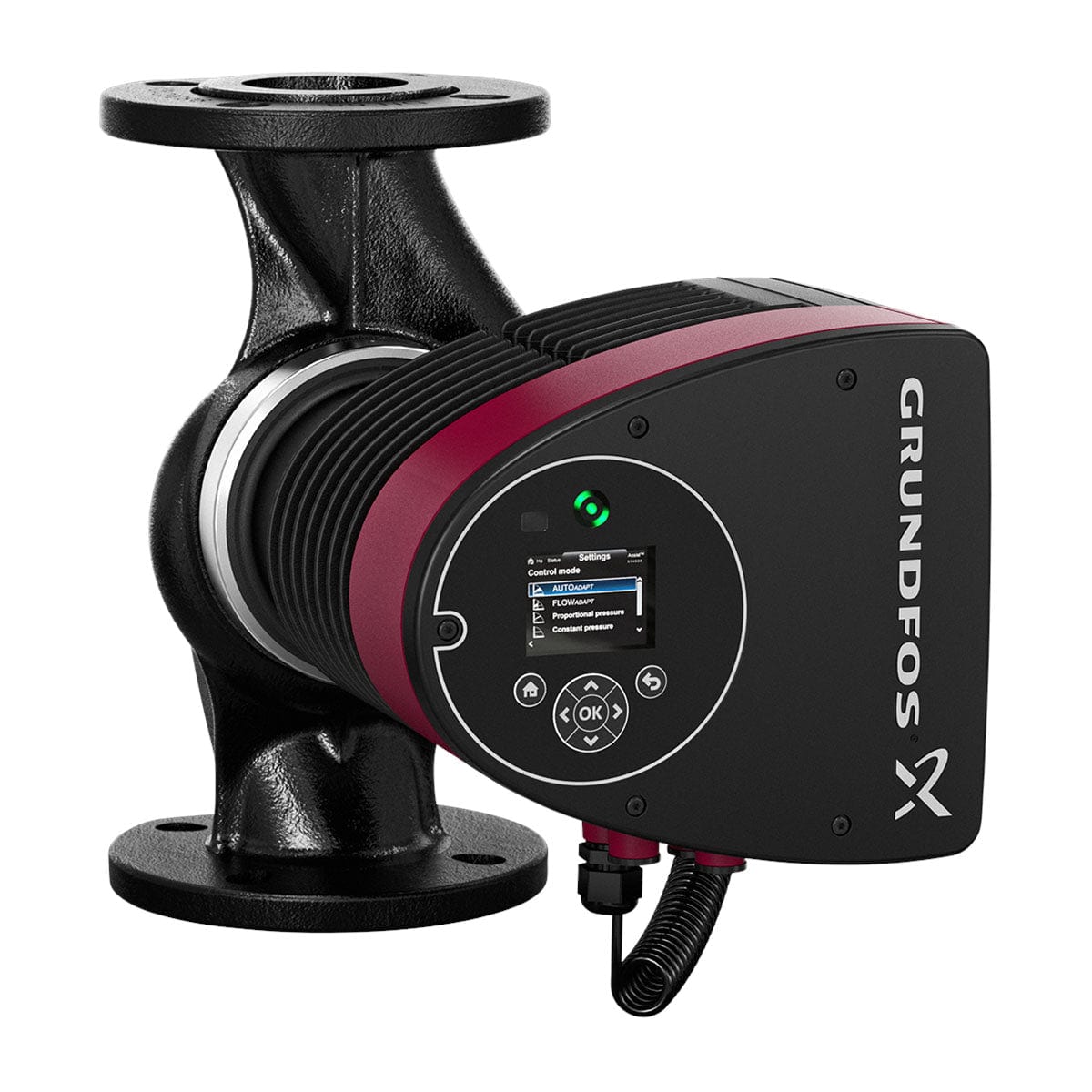

• 32-120 F: DN 32, 220 mm, maks. 12 m, maks. 333 W
• 40-120 F, 40-150 F og 40-180 F: DN 40, 250 mm, maks. 12, 15 og 18 m, maks. 427, 608 og 609 W
• 50-60 F: DN 50, 240 mm, maks. 6 m, maks. 249 W
• 50-120 F: DN 50, 280 mm, maks. 12 m, maks. 498 W
• 65-120 F og 65-150 F: DN 65, 340 mm, maks. 12 og 15 m, maks. 763 og 1 377 W
• 80-120 F: DN 80, PN 10, 360 mm, maks. 12 m, maks. 1 496 W

Elektrisk og driftsforhold

• Strømforsyning: 1 x 230 V, 50/60 Hz
• Kapslingsgrad: IPX4D
• Væsketemperatur: -10 til +110 °C
• Maks. systemtrykk: 10 bar
• Effekt i stopp: 4 W uten aktivitet på skjerm eller app
• Energieffektivitetsindeks: EEI 0,17 til 0,19, avhengig av modell

Montering

Grundfos oppgir at pumpen alltid skal monteres med vannrett motoraksel, og at rørene ikke skal belaste pumpen. Pumpen leveres med isolasjonsskall for varmeanlegg, mens isolasjonsskall for kjøleanlegg og klimaanlegg bestilles separat. Grundfos anbefaler at installasjonen gjøres av faglærte personer, og vi anbefaler at en rørlegger monterer pumpen. Pumpen trenger ikke eksternt motorvern, men skal ifølge Grundfos kobles til en ekstern hovedbryter med minst 3 mm kontaktavstand.

Kan kun installeres av en registrert installasjonsvirksomhet.
