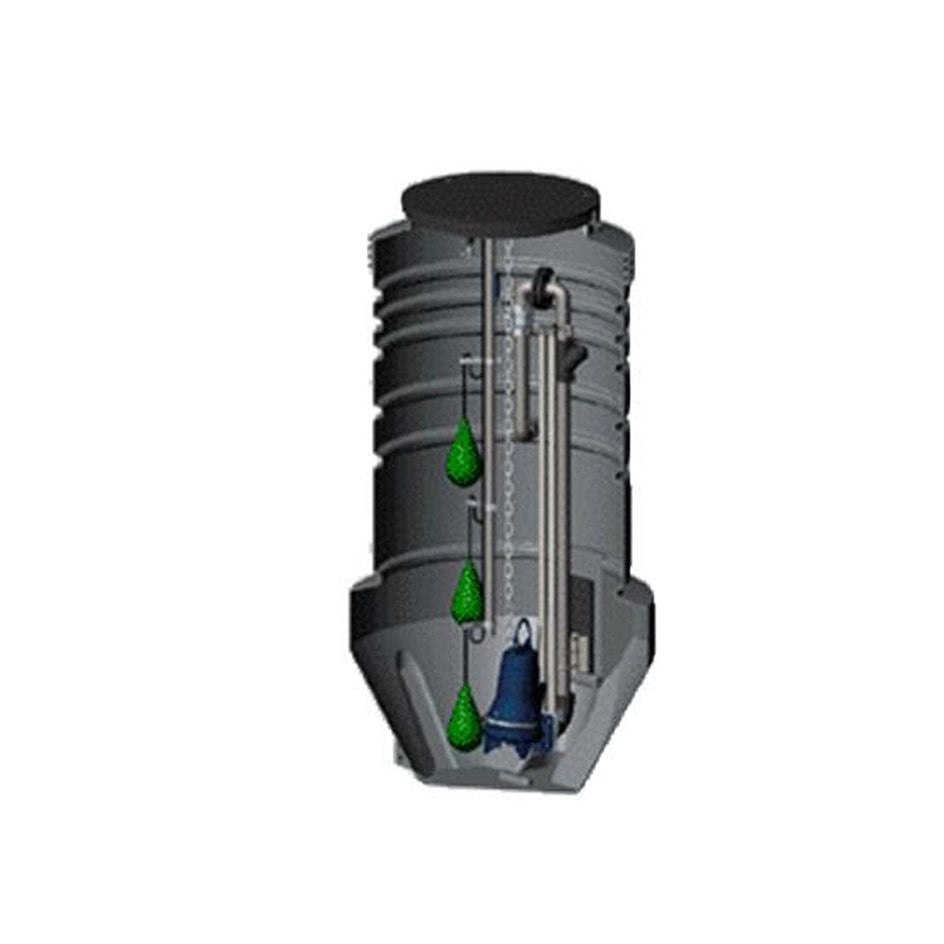

Grundfos Drenspumpestasjon PUST 04.20

Grundfos PUST 04.20 er en drenspumpestasjon som leveres ferdig med en Grundfos Unilift KP 250 A1 dykkpumpe i rustfritt stål. Pumpen har nivåvippe som starter og stopper den automatisk etter vannstanden, og den har 10 m kabel med jordet støpsel.

Stasjonen samler opp drensvann og pumper det videre gjennom en trykkledning. Kummen er rotasjonsstøpt i PE-HD med diameter 400 mm og dybde 2 000 mm, og pumpen står på hurtigkobling i kummen.

Innhold

• Kum: PE-HD, Ø400 mm, 2 000 mm dyp, med deksel i PE-HD
• Pumpe: Grundfos Unilift KP 250 A1, 1 x 230 V, med nivåvippe
• Ventil og kobling: hurtigkobling og tilbakeslagsventil
• Trykkledning: 40 mm PE100 PN10 ut av stasjonen
• Gjennomføringer: én 110 mm gummigjennomføring for innløp og én 110 mm for trekkerør til elkabelen

Pumpe og ytelse

• Maks. volumstrøm: 3,11 l/s
• Maks. løftehøyde: 7,5 m
• Nominell løftehøyde: 5,12 m
• Maks. partikkelstørrelse: 10 mm
• Pumpehus og løpehjul: rustfritt stål (AISI 304)

Elektrisk og driftsforhold

• Effekt: 480 W (P1), 0,25 kW (P2)
• Strømforsyning: 1 x 220–230 V, 50 Hz, 2,3 A
• Kabel: 10 m med jordet støpsel (Schuko)
• Kapslingsgrad pumpe: IP68
• Maks. medietemperatur i stasjonen: 40 °C

Mål

• Kumdiameter: 400 mm
• Kumdybde: 2 000 mm

Montering

Grundfos oppgir at stasjonen skal monteres av autorisert personell etter lokale forskrifter. Kummen settes på et avrettingslag på 10 cm med kornstørrelse maks. 16 mm, og massene rundt komprimeres lagvis med maks. 30 cm per lag mens dekselet ligger på. Dekselet er ikke beregnet for trafikk, og tung trafikk bør holdes minst 50 cm unna. Innløpet må ikke plasseres der det forstyrrer nivåvippen, og Grundfos anbefaler et lufterør. Vi anbefaler at en rørlegger monterer drenspumpestasjonen.

Vedlikehold

Ifølge Grundfos skal dekselet være sikret slik at uvedkommende ikke kan åpne kummen, og kummen skal ikke entres. Service på pumpen gjøres med pumpen løftet opp av kummen og etter pumpens egen bruksanvisning.
